ESplan JBn P1 3D Drucksysteme

Der optimale 3D Druck für verschiedene Aufgabenstellungen aus der Industrie, Labor, Modellbau, Wissenschaft und Ausbildung.

Als Besonderheit bietet ESplan GmbH ein Bundle im Verkauf an, welches mit der Beratung beginnt und in der Folge aus der Hardware, Software, Ausbildung und wichtig, aus dem Support besteht.

ESplan JBn P1 3D Drucksysteme Bundle bestehend aus:   (Bundle-Preis auf Anfrage)

  Hardware:    JBn P1 3D Drucksystem im FDM Verfahren
  Gehäuse:     JBn Printer Box
  Software:     Espace 3D Rapid (3D CAD)
  Seminar:      "Einfach konstruieren und drucken" - 1 Tag
  Support:       6 Monate incl. Druckerparametersätze

Software: Espace® 3D Rapid

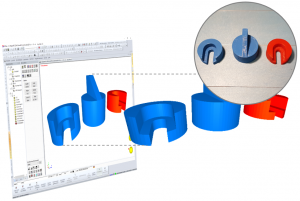

Die Software-Plattform bildet Espace® 3D Rapid, eine Entwicklung auf Basis von Espace® Basic die es ermöglicht, ein 3D Modell zu erstellen, oder via STL, 3DS zu laden, zu bearbeiten, auf Wasserdichtigkeit zu prüfen, zu reparieren und in nahtlosem Übergang zu einem Slicer mit anschließendem 3D Druck weiterzuleiten.

Espace® 3D Rapid Funktionsauszug:

  3D CAD  -  vollwertiges 3D CAD (Eigenentwicklung über 30 Jahre Erfahrung)
  Objekterstellung von 3D Symbolen, Makros, Modellen
  3D maßgenaue Zeichenfunktionen, Boolesche Funktionen, Bearbeitung
  3D Raster und Sprung frei einstellbar und abschaltbar
  Modell-Katalog mit Verwaltung sowie Makroerstellung mit Verwaltung
  3D Feature-Baumverwaltung
  Hochauflösende Screenshots, Fotos der Szene, Modelldruck im Zeichnungsrahmen
  große Modell-Speicherverwaltung 64bit
  Schnittstellen STL, 3DS
  Mesh Reparatur
  3D Direkt-Druck



Espace® 3D Rapid min. Systemvoraussetzungen:

   Betriebssysteme:                Windows Vista, 7/8/10, (32/64 Bit)
   Hardware:                           Handelsüblicher PC, Maus, Tastatur und Bildschirm
                                                  mind. 8 GB Arbeitsspeicher
                                                  > 15 GB Festplatte bei Installation
                                                  > 500 GB Arbeitsfestplatte
   Prozessor:                           ab Intel® Core™ i5 oder kompatibel / 2,6 GHz oder höher
   Grafikarte:                           wir empfehlen eine 3D Grafikkarte aus der NVIDIA Quadro Baureihe

Seminar: “Einfach konstruieren und drucken”

Um den schnellen und wirtschaftlichen Nutzen mit Espace® 3D Rapid zu erzielen, empfehlen wir Ihnen die Teilnahme an der eintägigen Schulungsmaßnahme in Langenfeld. Nutzen Sie unsere Erfahrung in der Ausbildung und erarbeiten Sie Ihren Wissensstand effizient und schnell mit uns gemeinsam. Alle Seminarteilnehmer erhalten ein Teilnahme-Zertifikat.

  1 tägiges Seminar (Grundeinweisung)
  3D-CAD Espace® 3D Rapid
  Gerätetechnik und Software Splicer

Support: 6 Monate

Der Support hat für Sie einen besonderen Mehrwert. Sie sichern sich mit diesem Support eine kostengünstige Anlaufstelle rund um das Thema 3D Druck.

  Support/Hotline Service per Telefon oder E-Mail
  Parametersätze für kleine, mittlere und große 3D-CAD Modelle
  Modell-Support (nach Absprache und Aufwand)

3D Drucker JBn P1 Printer & Printer Box

Technische Daten zum 3D Drucker JBn P1 Printer:

Drucktechnologie:                         Fused Deposition Modelling (FDM)

Filament-Typ:                                PLA, ABS, PVA…
Filament Durchmesser:                1.75mm
Anzahl Druckköpfe:                      1 (auf Anfrage Dualnozzle)
Betttemperatur:                             50 ° C  bis  120 ° C
Extruder Temperatur:                   160 ° C  bis  250 ° C
Filament Fan:                               Layergesteuert/PWM geregelt
Extruderfan
Layer-Auflösung:                          0.05 mm  bis  0.4 mm
Düsendurchmesser:                     0,4 mm, optional 0.5mm, 0.3 mm
Konnektivität:                                USB, SD-Karte (unterstützt Stand-Alone-Druck)
Dateiformat:                                  STL, G-Code
Betriebssystem:                            Windows 8 -10
Software Slicer:                            CuraEngine, Slic3R u.A.(open cource)
Aussenmaße (B/T/H):                  490 * 480 * 410 mm
Gewicht:                                       14kg

High - Ligth's:
Druckraum (B/T/H):                      300 * 200 * 220mm
Schnelleinstieg:                            Schnellstart mit Hilfe von Druckerparameter Profilen
Portal:                                           gefräst aus 8 mm Aluminium schwarz eloxiert
Bed-Chassis:                                gefräst aus 6 mm Aluminium schwarz eloxiert
Hotbed:                                         Aluminium Hotbed, Schutz- und Haftungstape, Kontaktprimer
Info-Anzeige / Bedieninterface:    LCD-Display + Gehäuse (inkl. SD-Karten Port)
Sensor:                                         Autobed Leveling induktiv
Z-Motor:                                        Direktsteuerung der Trapezspindel (ohne Kupplungen)
Spindel / Wellen:                           8 mm Trapezspindel und 8mm Wellen,
Steuereinheit:                                Elektronikbox mit Lüfter für den Dauerbetrieb
Netzteil:                                         inkl. Netzbuchse, Powerswitch und Lüfter



Technische Daten zur JBn Printer Box:

Ausführung:                                    Acryl-Glas Scheiben 3mm (20% transparent)
                                                       PLA Verbindungselemente
                                                       eloxierte Alu-Rundrohre
                                                       Decken- und Bodenplatte schwarz lackiertz

Front-Tür:                                      transparente Acryl-Glas Scheibe mit Magnetverschluss 5mm
max. Maße:                                   740 * 750 * 635mm (incl. Filament Rollen)
Gewicht:                                        12kg

High - Light's:                               Perfekte Druckergebnisse durch thermische Konstans
                                                       Geräuschdämpfung auch im Schnelldruck
                                                       Mehrfach Filament-Halter (max. 4 Rollen)
                                                       komfortable Transportmöglichkeit
                                                       optimaler, großräumiger Arbeits- und Servicezugang zum Bett und Chassis
                                                       Optimale Innenraum Ausleuchtung
                                                       SD-Karten-Anschluss
                                                       USB-Anschluss
                                                       Lüftungsregelung über Drehpotentiometer
                                                       Netzschalter / Power-Switch

Haben Sie noch weitere Fragen?

Möchten Sie ein Angebot?

…dann kontaktieren Sie uns:
