electrical Engineering – ESplan® VXpro (max. 100 Seiten)

1.125,00

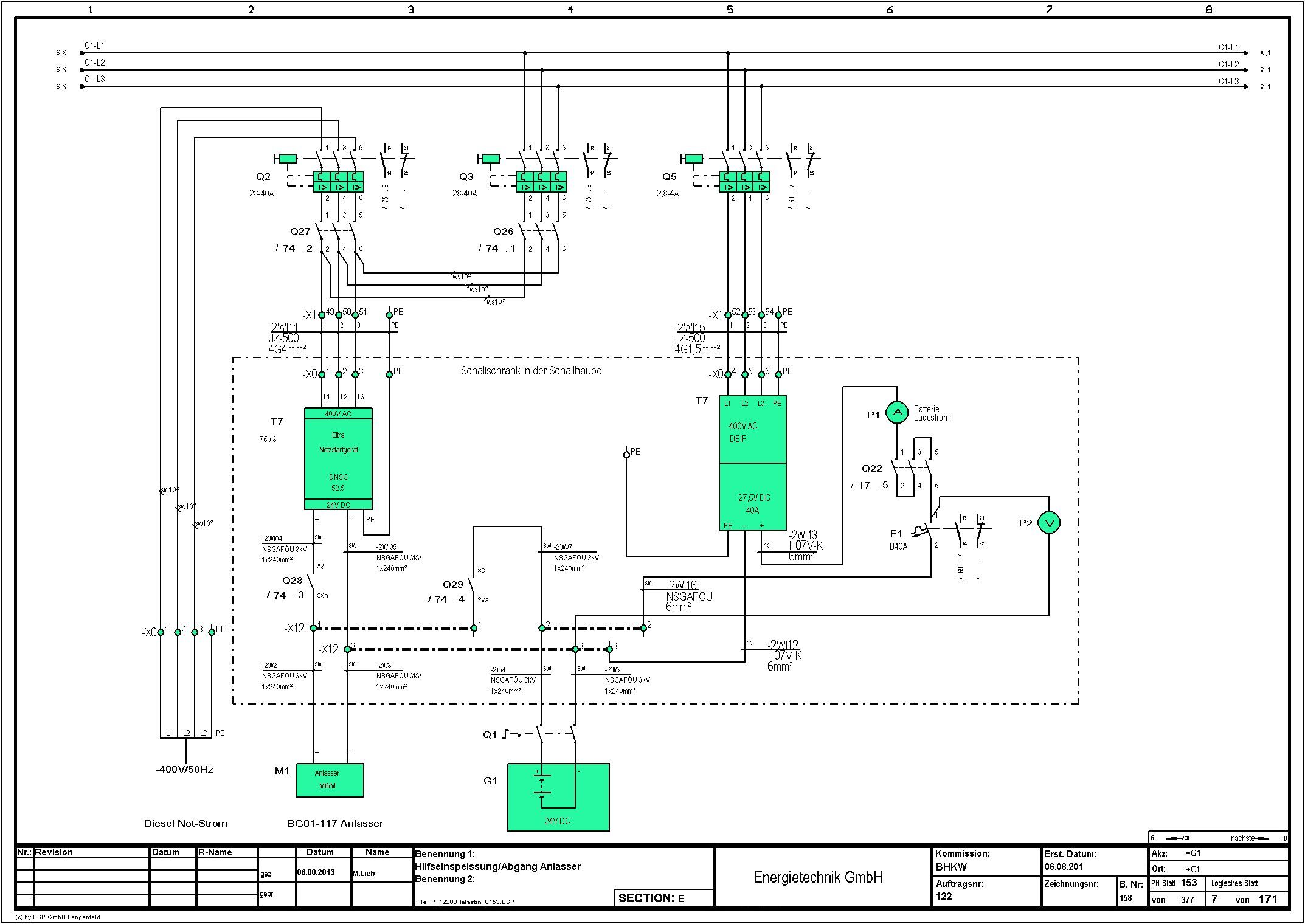

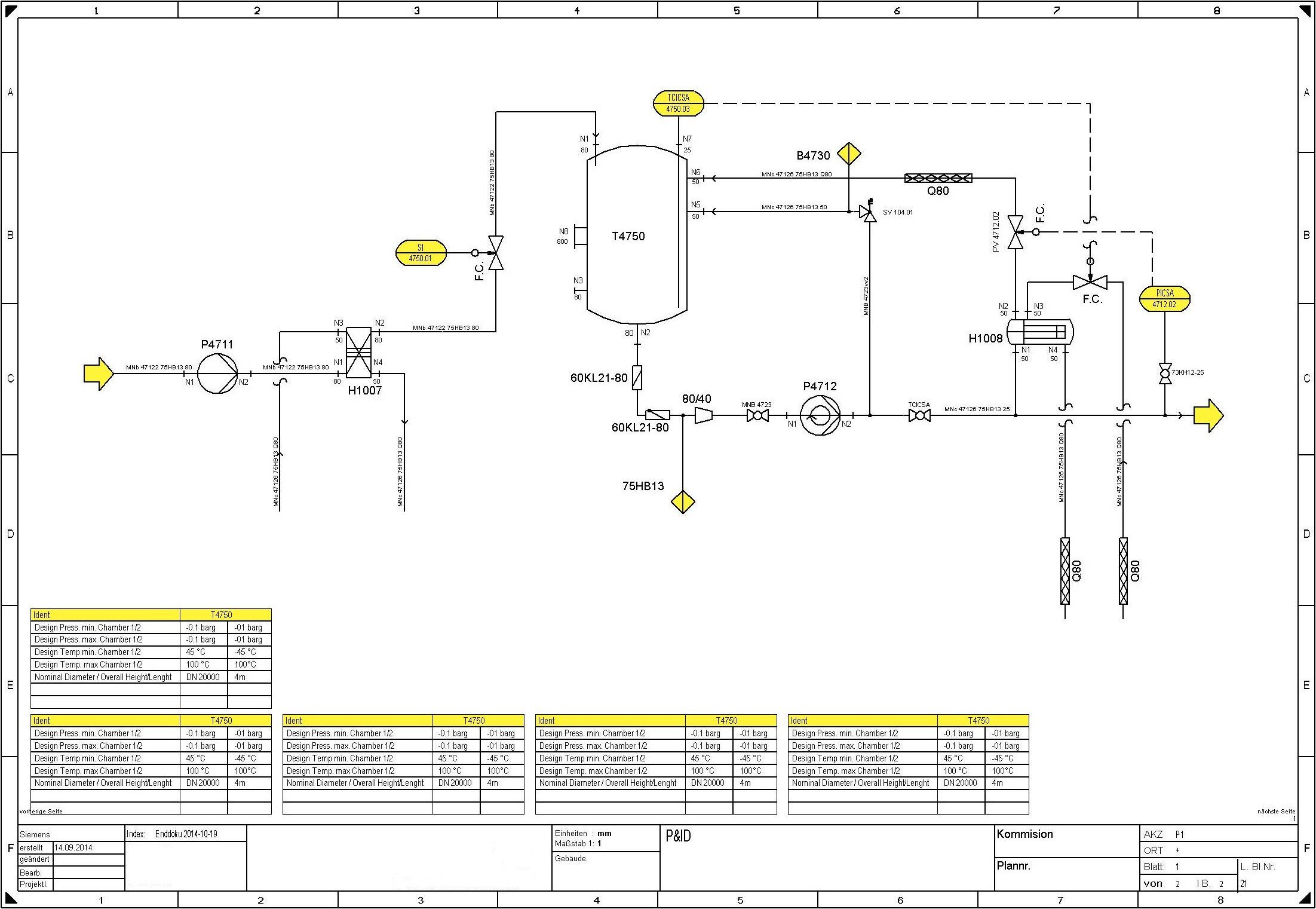

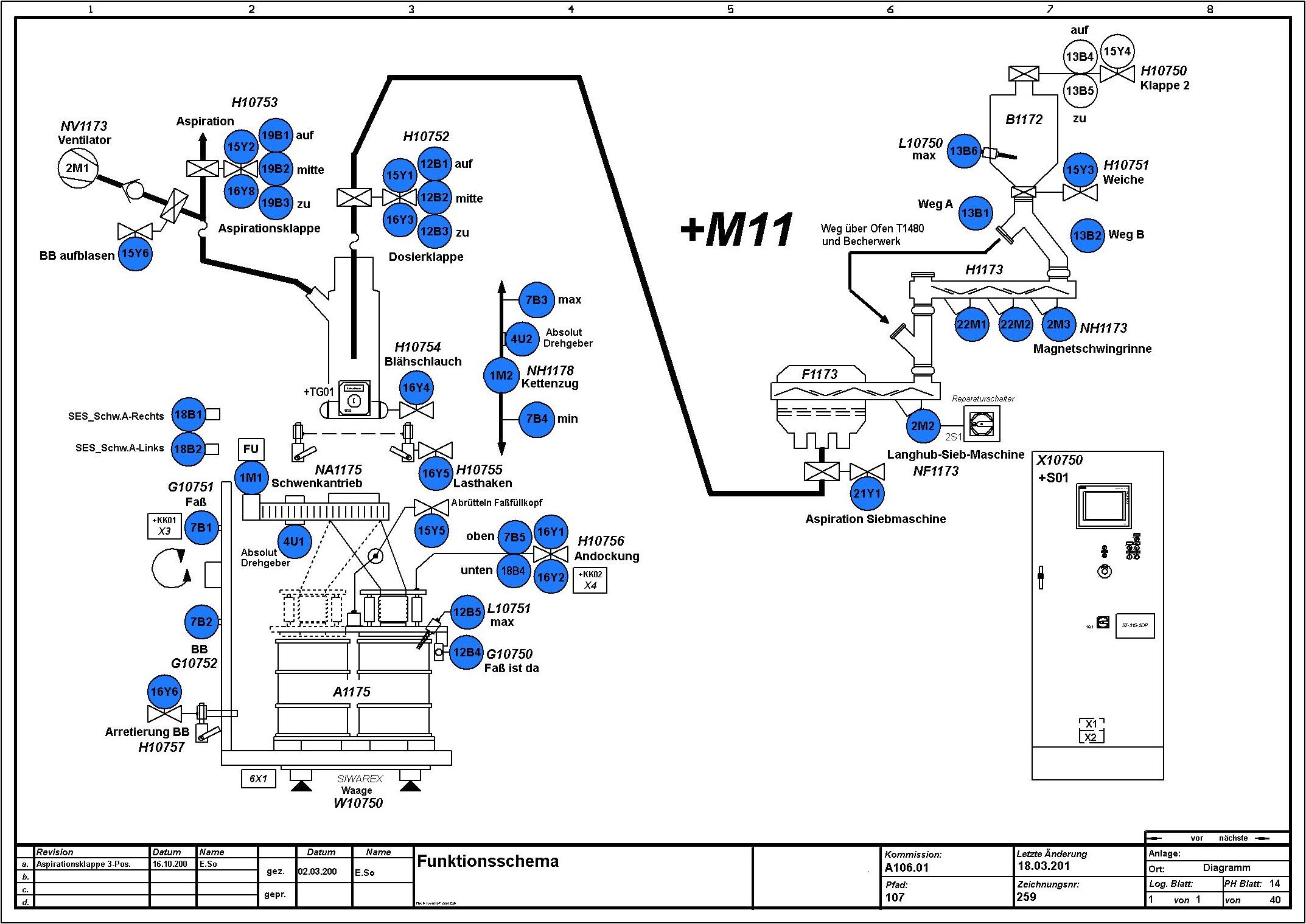

ESplan® VXpro ist als Einstiegspaket hervorragend geeignet um kostengünstig in die professionelle Welt von High-End Lösungen im electrical Engineering (CAx) zu starten. ESplan® VXpro ist eine leicht erlernbare Software zur Erstellung von Schalt – und Steuerungsplänen in Elektro und Fluid. Mitgeliefert werden Symbolbibliotheken mit ca. 2000 Normsymbolen. Die freie Symbol- und Makroerstellung eigener Bibliotheken ist möglich. ESplan® VXpro wertet alle Schaltplandaten in Echtzeit aus. In automatisierten, parallelen Prozessen werden diese Daten ohne Generierungsläufe ermittelt ( “Multithreading”).

Artikelnummer: SW20024
Kategorie: ESplan Software
Schlagwörter: CAE - Einsteigerversion
Beschreibung

In automatisierten Funktionen werden Materialbedarf, Produktions- und Fertigungsdaten ermittelt. Mit der CAE/CAD Softwarelösung ESplan® VXpro planen und erstellen Sie effizient die technische Dokumentation industrieller Schaltanlagen und Steuerungen. Das leistungsstarke, konzeptionell nach dem Praxisablauf durchdachte Softwareprogramm erlaubt das durchgängige und ganzheitliche Electrical Engineering im Bereich der Schalt-und Steuerungstechnik. Die Zielsetzung hoher Einsparungen durch Optimierung der Arbeitsabläufe von der Planung bis zur Fertigung setzt besondere Leistungsmerkmale voraus. Der Konzeptgedanke von ESplan® VXpro ist, mit einem offenen und technisch vielseitigem System, sowohl die Planung an Einzelarbeitsplätzen, als auch implementiert in großen globalen Systemstrukturen, effiziente Leistung zu gewährleisten. ESplan® VXpro ist ein CAE und CAD Programm zugleich. Der Objektgedanke verbindet Graphik und Datenbank objektorientiert. Durch parallele statt serieller Arbeitsprozesse (Multithreads) in Realtime werden übliche Generierungsläufe für Auswertungen optimiert. Klemmenplan & Co. sind bei ESplan® VXpro  nicht gesondert zu erstellen, sondern sofort fertig. Zur leichten Bedienung unterstützt ESplan® VXpro den Anwender mit der Pass-Over Funktionalität. Während der Bewegung mit dem Mauszeiger über den Bildschirm weist das System zugehörige Befehle und Funktionen über die rechte Maustaste aus. Baugruppen und Symbole werden automatisch erkannt und können schnell mit den passenden Systemfunktionen bearbeitet werden. Globale Anforderungen werden durch die Unicode fähige Lösung auch in Chinesisch, Japanisch, kyrillisch oder weiteren Zeichensätzen erbracht. Der Datenaustausch mit anderen CAD Systemen ist über den weltweiten Standard DWG/DXF gewährleistet. Mit der Verwaltung von Layern, der Erkennung von Blöcken (auch Block in Block), der Unicode-Fähigkeit unterschiedlicher Fonts wie TTF und SHX und vielen anderen Features wird der Im-/ oder Export von CAD Daten zu einer wahren Freude. Erstellte Projekte sind aufwärts kompatibel zu allen anderen ESplan® Versionen. Ein späterer Umstieg auf höhere Versionen ist somit problemlos möglich. Es besteht die Anschlussmöglichkeit an alle ODBC-fähigen vorhandenen Datenbanken. Bestandteil der VXpro ist der 3D Viewer des Mechatronik-Modeller Espace. Somit können auch 3D Mechatronik-Projekte der großen ESplan® VXpro Systeme geöffnet, gelesen und gedruckt werden.

ESplan® VXpro wertet alle Schaltplandaten in Echtzeit aus. In automatisierten, parallelen Prozessen werden diese Daten ohne Generierungsläufe ermittelt ( “Multithreading”). Dazu gehören:
– Zeichnungsrahmendaten
– Projektinhaltsverzeichnis
– Geräteliste
– Klemmenpläne
– Summen- und Teilestücklisten
– Kabelpläne
– Kabelzuglisten
– Schütz-, Querverweis- und Belegungskontrolle
– alle Querverweisfunktionen

Mitgeliefert werden Symbolbibliotheken mit ca. 2000 Normsymbolen. Die freie Symbol- und Makroerstellung eigener Bibliotheken ist möglich. Es besteht die Anschlussmöglichkeit an alle ODBC-fähigen  vorhandenen Datenbanken.

ESplan® VXpro bietet umfangreiche Projektfunktionen und Möglichkeiten im electrical Engineering
– Projektfunktionen in Symbol- und Makrobibliotheken
– Navigation / Änderung der Schaltplandaten in Formularen, Datenbank und Schaltplan
– Freie Projektstrukturierung in Anlage / Ort und flache Projektstrukturen
– Geräte-Box Funktion
– Archivierungssystem für ESplan GmbH Projekte
– Projektversendung via Email direkt

ESplan® VXpro verfügt über einen eigenen CAD Kern. Dieser erlaubt:
– Umfangreiche Zeichnungsfunktionen
– Zeichnen mit freien Maßstäben und Einheiten ohne oder frei definierbarem Raster in X,Y
– Zeichnen von Schaltschränken mit Bemaßung
– Bemaßungsfunktion (Architektur / Maschinenbau)
– Blattgrößen frei definierbar
– DXF- Import
– Bilddatenimport
